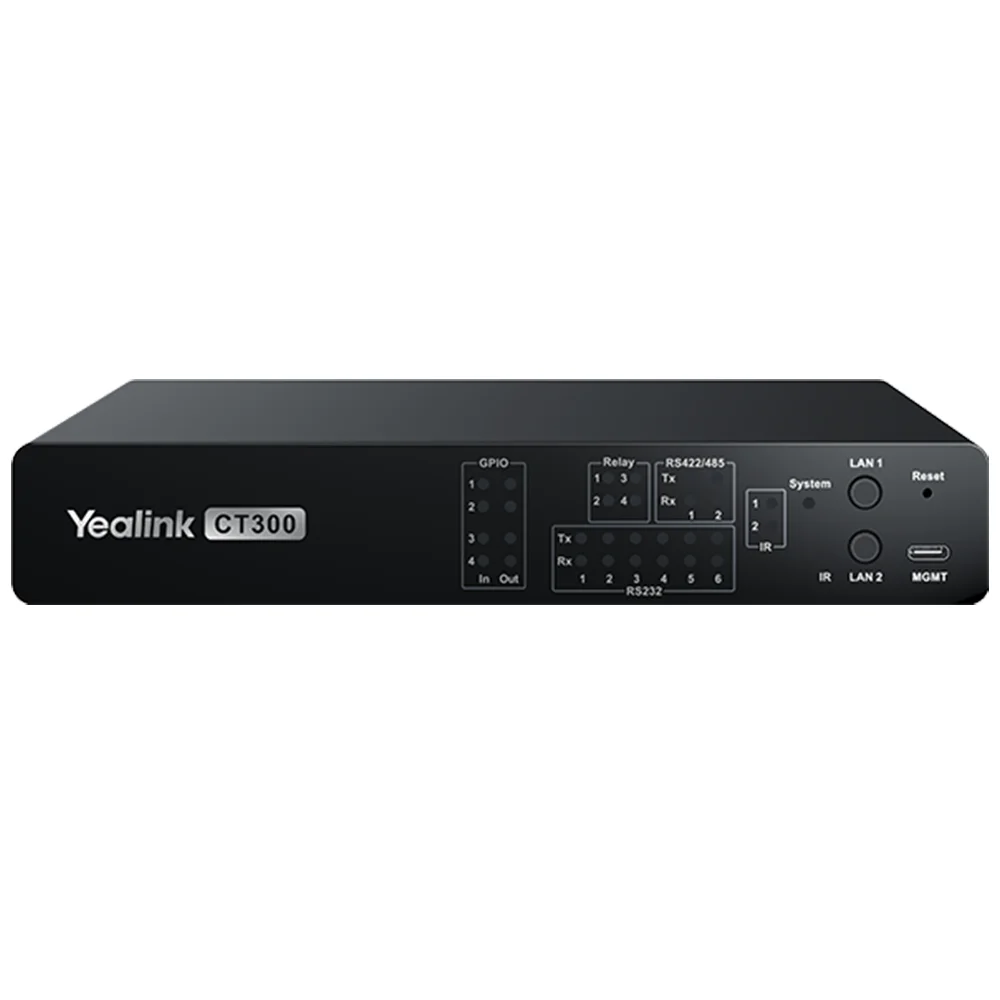

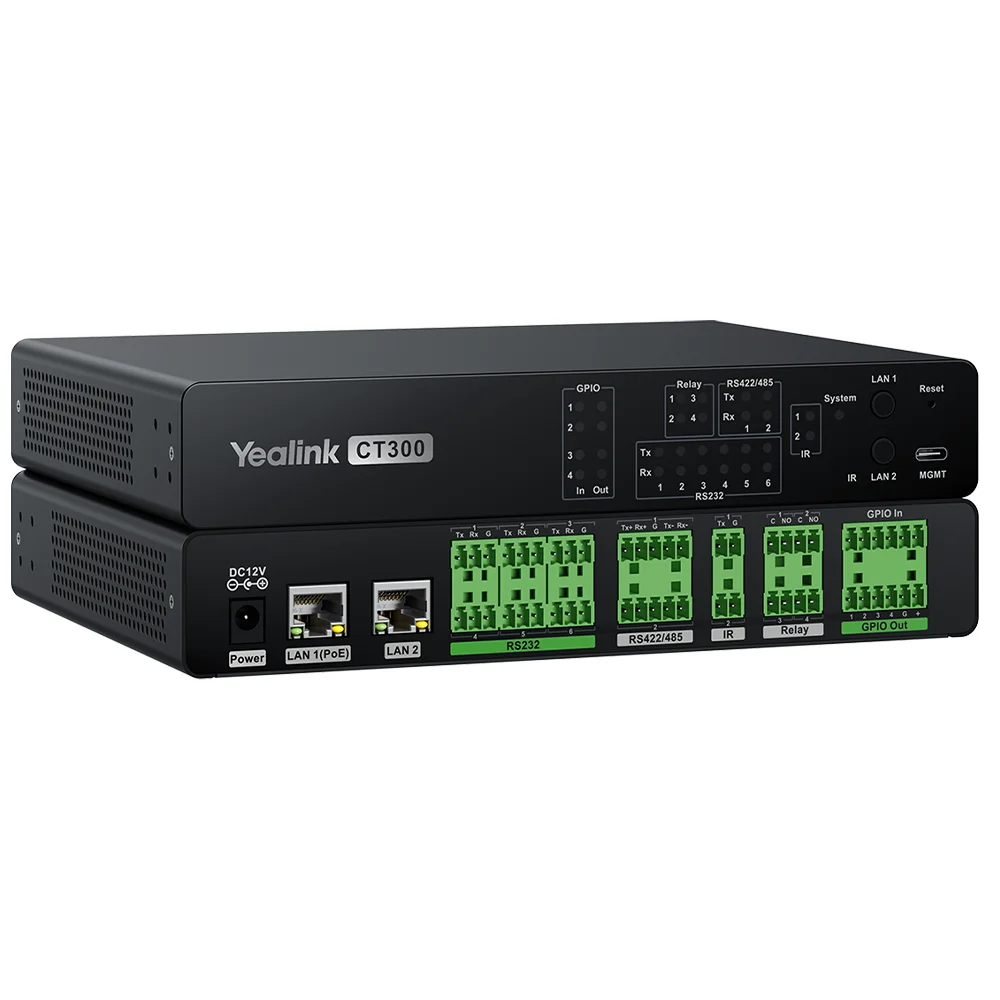

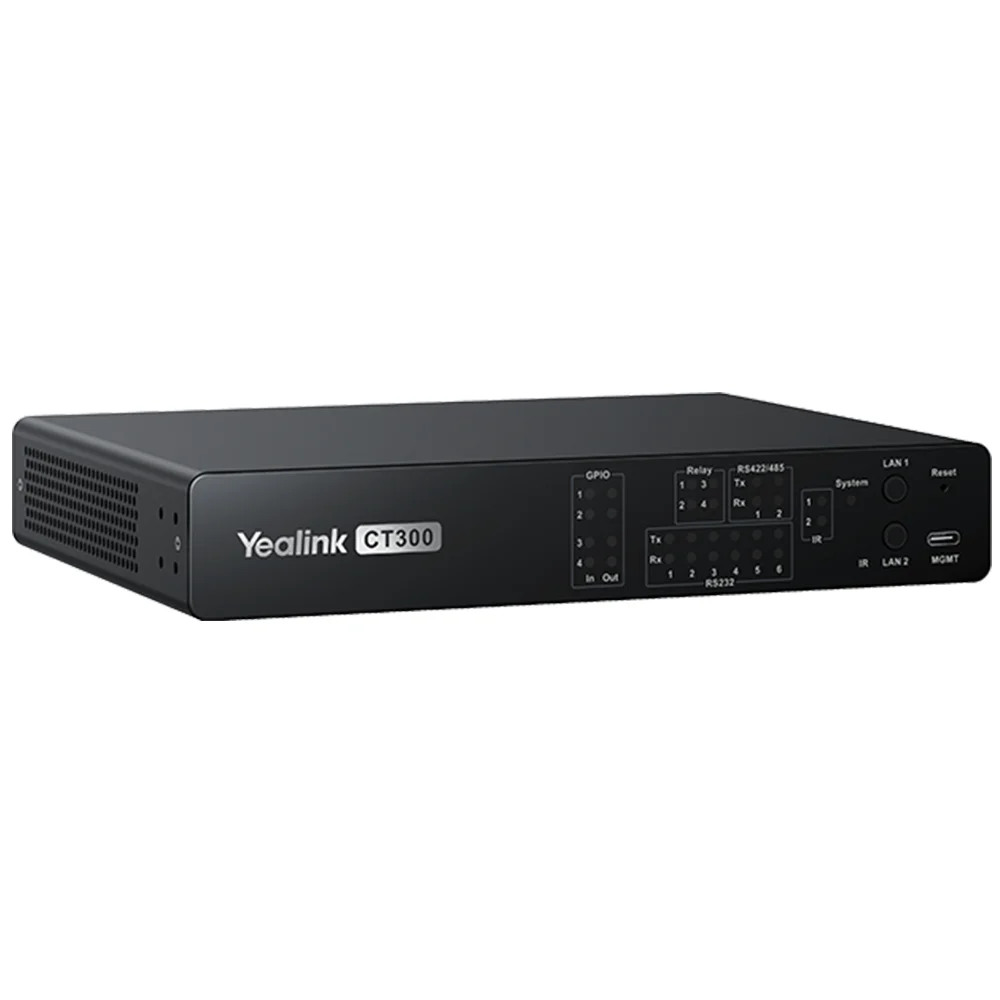

Yealink CT300

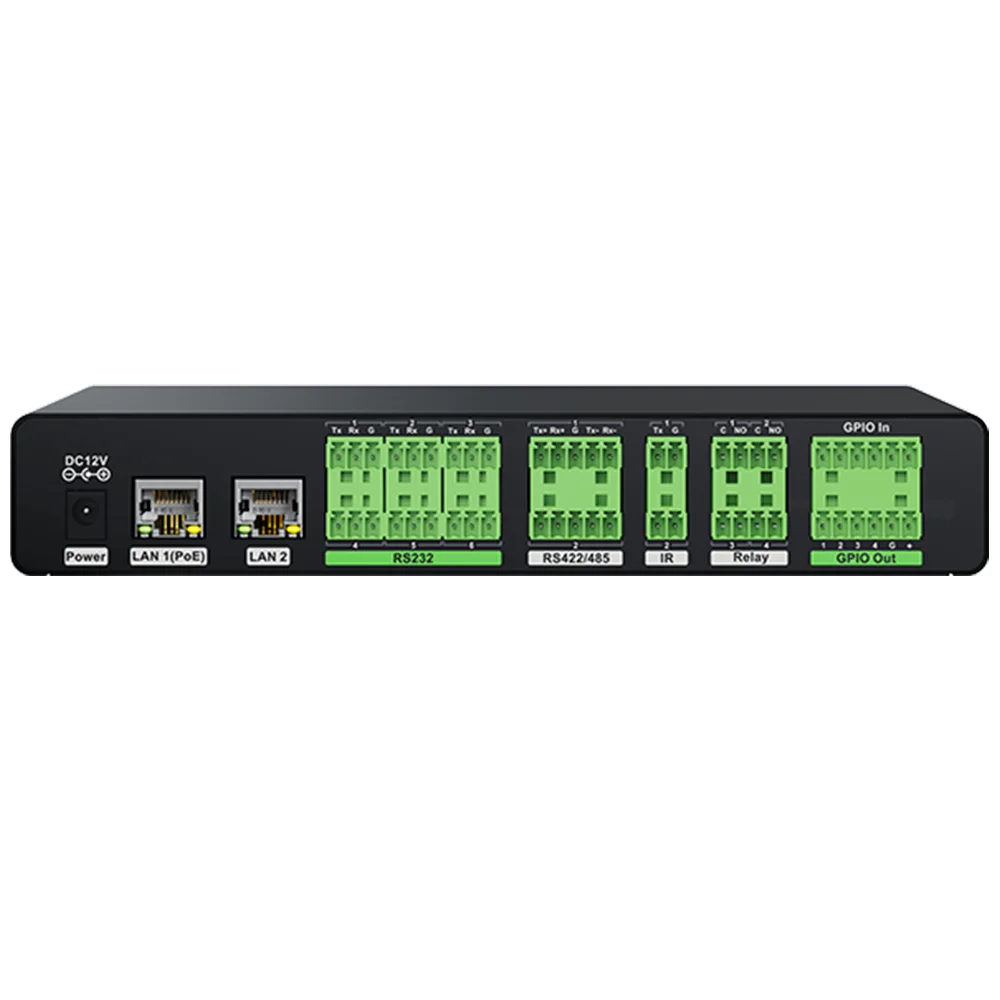

Интерфейсы

1 порт PoE

1 порт RJ45

6 портов RS232

2 порта RS422/485

2 порта ИК-выход

4 порта реле

4 GPIO ввод/вывод

1 порт обучения ИК

1 порт управления MGMT

1 порт питания 12 В/2 А

RS232

2 двунаправленных порта RS232

Скорость передачи данных: 300-11520 бод

Конфигурация контактов: Pin1 = Tx, Pin2 = Rx, Pin3 = Gnd

RS422/485

2 двунаправленных порта RS422/485

Скорость передачи: 300-115200 бод

Конфигурация контактов RS422: Pin1 = Tx+, Pin2 = Rx+, Pin3 = Gnd, Pin4 = Tx-, Pin5 = Rx-

Конфигурация контактов RS485: Pin1 и Pin2 (соединены вместе) = data+, Pin3 = Gnd, Pin4 и Pin5 (соединены вместе) = data-

ИК-выход

2 порта ИК-выхода

Частота несущей: 34~42 кГц

Конфигурация контактов: Pin1 = Tx, Pin2 = Gnd

Реле

4 нормально разомкнутых реле

Номинальные параметры: 30 В постоянного тока, 2 А

Конфигурация контактов: Pin1 = COM (общий), Pin2 = NO (нормально разомкнутый)

GPIO

4 канала аналогового входа или цифрового входа/выхода

Цифровые выходы:

диапазон входного напряжения: 0~24 В постоянного тока;

входное сопротивление: 29 кОм;

программируемая подтяжка: 1 кОм к + 5 В пост. тока;

порог переключения из низкого в высокий уровень: программируемый диапазон 0~24 В постоянного тока, по умолчанию 2,8 В;

порог переключения из высокого в низкий уровень: программируемый диапазон 0~24 В пост. тока, по умолчанию 2 В.

Аналоговые входы: 12-битный АЦП, диапазон 0~24 В постоянного тока

Цифровые выходы: 3,3 В, 3,3 мА

Конфигурация контактов: Pin1, 2, 3, 4 = GPIO ввод/вывод, Pin5 = Gnd, Pin6 = 12 В постоянного тока

Обучение ИК-пультом

Частота несущей: до 38 кГц

Дальность захвата: до 4 м от передней панели

Питание

Потребляемая мощность:

средняя: 2,5 Вт;

пиковая: 3,3 Вт;

в режиме ожидания: 1,7 Вт.

Методы установки

Установка в стойку

Установка на плоскую поверхность

Физические характеристики

Размеры: 216 х 160 х 36.7 мм

Вес: 1,07 кг

Рабочая влажность: 10-95%

Рабочая температура: -10~45 °C

Температура хранения: -30~70 °C
